Elo fusível de 1000Vdc 10x38mm GPV picovolt

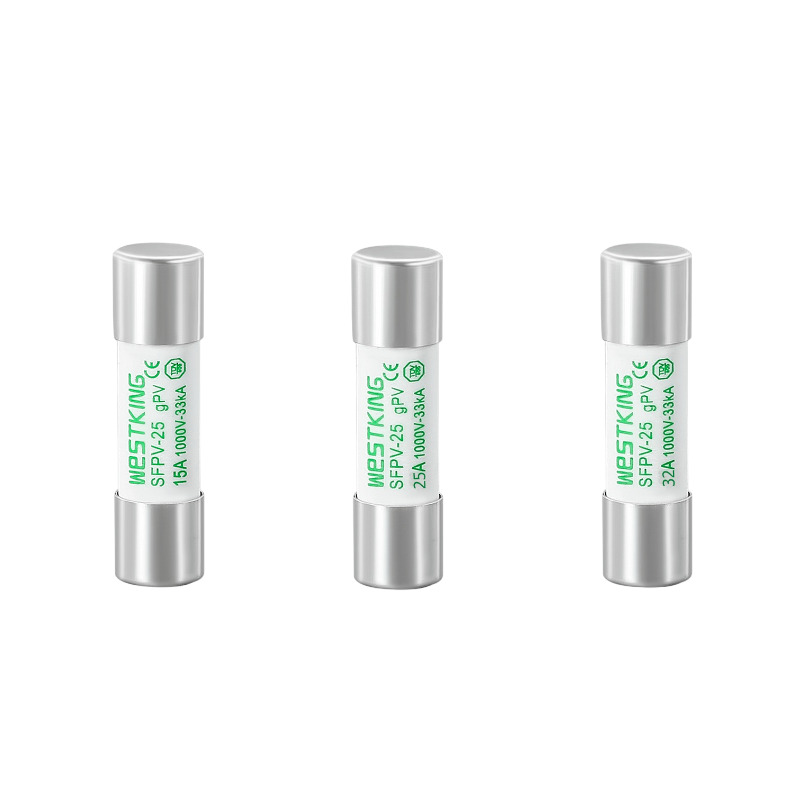

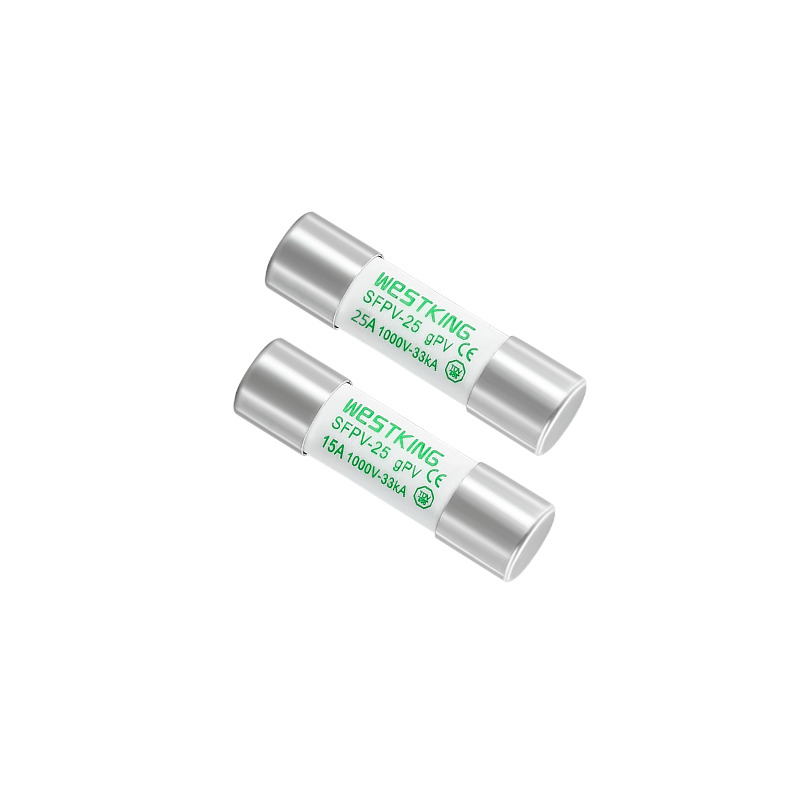

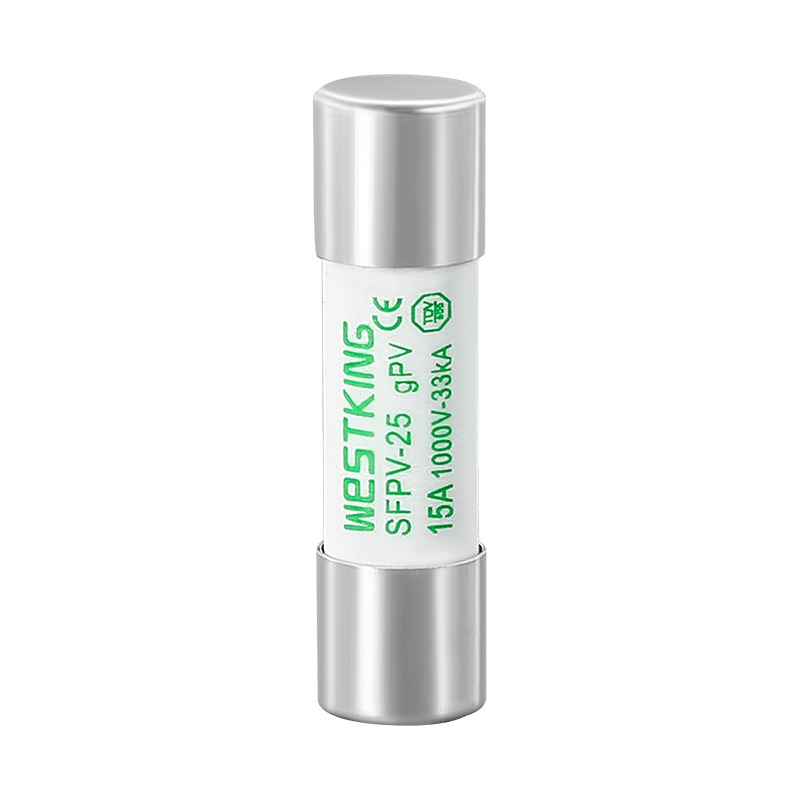

Desenvolvido especificamente para proteger sistemas fotovoltaicos, o modelo SFPV-25 da WestkingElo fusível de 1000Vdc 10x38mm GPV picovolté uma série de fusíveis fotovoltaicos projetada para garantir a segurança de aplicações fotovoltaicas. Sua construção avançada oferece excelente resistência à temperatura e aos ciclos de corrente, contribuindo para a vida útil prolongada do sistema. Com uma classificação de 1000 VCC, o Modelo SFPV-25 possui uma capacidade de interrupção mínima baixa de 1,35 vezes o valor da corrente nominal do fusível. Isto permite a interrupção segura do circuito mesmo sob condições típicas de baixa corrente de falta geradas por arranjos fotovoltaicos. Proteja seu sistema fotovoltaico fora da rede ou conectado à rede contra falhas inesperadas à terra e falhas de linha com a linha de fusíveis de proteção da Westking.

Elo fusível de 1000Vdc 10x38mm GPV picovoltDados técnicos

•Se a temperatura ambiente for superior a 25°C, consulte a tabela de coeficiente de correção de temperatura do fusível WESTKING e o manual do usuário.

Elo fusível de 1000Vdc 10x38mm GPV picovoltPadrões

IEC/EN 60269-1 Elos fusíveis – requisitos gerais

IEC/EN 60269-6 Fusíveis para sistemas solares fotovoltaicos

Links fusíveis fotovoltaicos UL248-19

Compatível com RoHS

Elo fusível de 1000Vdc 10x38mm GPV picovoltPRINCIPAIS RECURSOS/VANTAGENS

Capacidade de interrupção de corrente de falha excepcionalmente baixa

Construção robusta para prolongar a vida útil do sistema

Resiliente contra ciclos de temperatura

Desempenho confiável garantido em temperaturas extremas

Elo fusível de 1000Vdc 10x38mm GPV picovoltFORMULÁRIOS

Proteção para módulos fotovoltaicos em linha

Adequado para aplicações de caixa combinadora

Aplicável a todos os sistemas fotovoltaicos

Fornece proteção no nível de string/matriz de sistemas fotovoltaicos

Compatível com inversores e controladores de carga de bateria

Certificações

TÜV CE

is09001 iatf16949

Origem

China

características t-I

Dimensões (mm)

Bases FUSE compatíveis

gráfico de coeficiente de correção de temperatura

Descrição:

1. O fusível opera normalmente dentro da faixa de temperatura de -5 ° C a 40 ° C e nenhuma correção adicional é necessária.

2.As condições de uso permitidas são de -40°C a 85°C.

3. Dentro da faixa de condições de uso permitidas, consulte esta tabela.

manual do usuário

Este manual destina-se ao elo fusível gPV 1000Vdc 10x38mm e ao porta-fusível, que são projetados para fins de proteção de geração de energia solar fotovoltaica

1.Condições de Trabalho

1.1 Temperatura do Ar Ambiente

Condições normais de uso: A temperatura do ar ambiente não excede 40°C; a temperatura média do ar ambiente durante 24 horas não excede 35°C, com valor médio inferior medido no ano; a temperatura ambiente mínima não é inferior a -5°C. Condições de uso permitidas: -40°C a 85°C.

1.2 Altitude

Condições normais de uso: A altitude de instalação não excede 2.000 m. Condições de uso permitidas: 2.000m a 4.500m. Correção dos parâmetros de altitude: altitudes mais elevadas levam principalmente à degradação do isolamento, condições inadequadas de dissipação de calor e alterações na pressão do ar.

a) Para cada aumento de 100 metros na altitude, o aumento da temperatura do fusível aumenta em 0,1k - 0,5k.

b) Para cada 100 metros de aumento de altitude, a temperatura ambiente média diminui cerca de 0,5k.

c) Geralmente, os fusíveis utilizados em ambientes abertos podem ignorar o impacto da altitude na corrente nominal e ainda selecionar as condições padrão.

d) Fusíveis utilizados em ambientes fechados, caso a temperatura do ar ambiente ou interna do gabinete não diminua significativamente com a altitude, podendo ainda atingir mais de 40°C, precisam reduzir a corrente nominal. Para cada 1000 metros de aumento de altitude, a corrente nominal reduz de 2% a 5%.

1.3 Condições Atmosféricas

Condições normais de uso: O ar está limpo, com umidade relativa não superior a 50% a 40°C de temperatura ambiente; uma umidade relativa mais alta é permitida em temperaturas mais baixas; sob estas condições, pode ocorrer ocasionalmente condensação moderada devido a mudanças de temperatura. Condições normais de uso: Sem condensação significativa, com umidade relativa de até 95%.

2.Condições de instalação

O fusível deve ser instalado horizontalmente ou verticalmente, dependendo da instalação específica da situação real. A folga elétrica não deve ser inferior a 8 mm e a distância de fuga não deve ser inferior a 10 mm. A categoria de instalação do fusível fotovoltaico é Classe III. As condições de instalação são as seguintes:

a) Em local sem vibrações e choques significativos.

b) Em um meio sem riscos de explosão e sem gases ou poeiras que possam corroer metais ou destruir o isolamento (incluindo poeiras condutivas).

c) Em local sem intrusão de chuva ou neve.

3. Método de instalação:

a) Instalação em trilho padrão TH35;

b) Especificação do parafuso: M5;

c) Torque de instalação recomendado: 2,0 N·m;

d) Tolerância de torque: ± 3%.

4.Embalagem e armazenamento

Embalagem: Os fusíveis fotovoltaicos da WESTKING vêm em caixas internas e externas de papel corrugado, com etiquetas de segurança para chuva, resistência à umidade e fragilidade.

Armazenamento: Temperatura: -40°C a 40°C; A umidade relativa não excede 70% a 40°C, 80% a 30°C e 90% abaixo de 20°C; à prova de umidade, evite contato com água líquida e deformação devido à absorção de umidade; a prova de fogo.

5.Uso e Manutenção

Os fusíveis fotovoltaicos devem ser limpos e mantidos regularmente por pessoal profissional, inspecionando a condição dos fixadores para garantir o uso seguro. Quando o link do fusível fotovoltaico derrete, é recomendado substituí-lo por um fusível fotovoltaico da WESTKING. Ao substituir o elemento fusível, remova a poeira e outros contaminantes do porta-fusível fotovoltaico

Leia atentamente este manual, pois ele o ajudará a usar corretamente os fusíveis. WESTKING New Energy Technology Co., Ltd. não apenas fornece fusíveis de alta qualidade aos nossos clientes, mas também oferece serviços técnicos abrangentes para ajudar os usuários na solução de problemas de segurança elétrica. Como a primeira empresa na China a pesquisar e fabricar fusíveis CC, a WESTKING continua comprometida em fornecer fusíveis de qualidade superior para o novo campo elétrico de energia.
