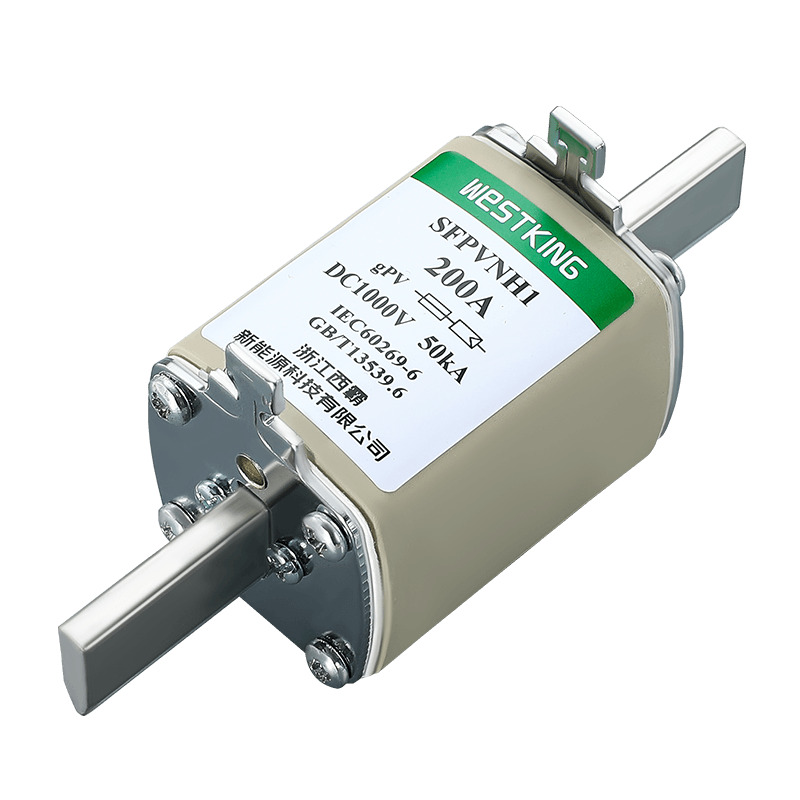

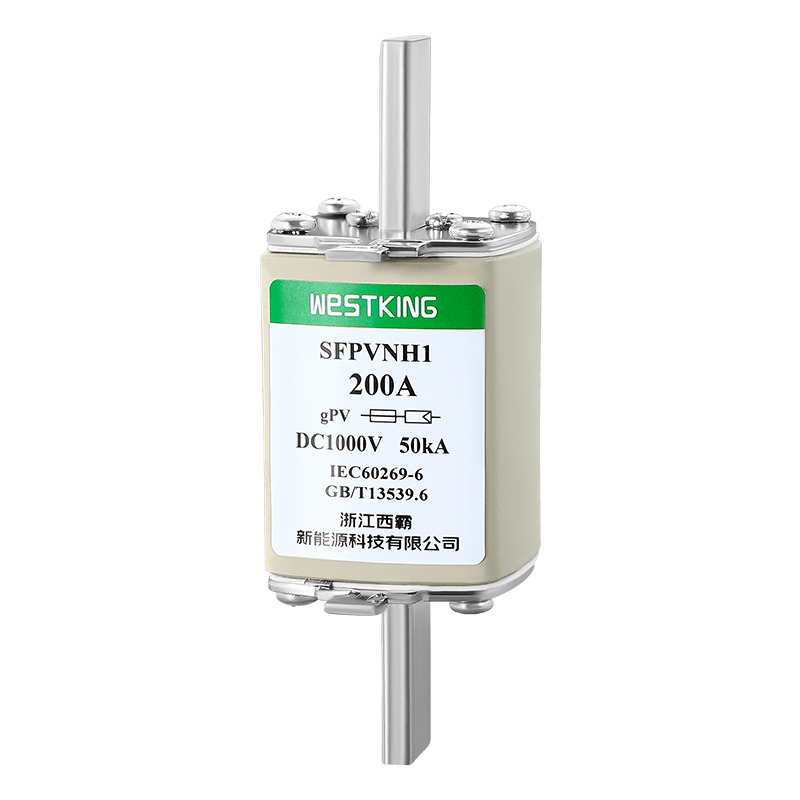

Adaptado para a proteção de sistemas fotovoltaicos, a série de fusíveis fotovoltaicos (PV) WESTKING SFPVNH1
permanece como uma solução dedicada. Projetados para responder rapidamente a curtos-circuitos em painéis solares ao longo de uma cadeia fotovoltaica, esses elos fusíveis da WESTKING desempenham um papel fundamental na blindagem dos cabos dentro da cadeia fotovoltaica, servindo categoricamente como fusível primário.A série de fusíveis fotovoltaicos (PV) WESTKING SFPVNH1
foi projetado especificamente para a proteção de sistemas fotovoltaicos. Quando ocorre um curto-circuito em um painel solar dentro de uma cadeia fotovoltaica, os elos fusíveis WESTKING SFPVNH1 protegem efetivamente os cabos na cadeia fotovoltaica (categoria de fusível principal). Esta série de fusíveis não apenas expande nossa seleção de tamanhos de fusíveis fotovoltaicos globalmente, mas também adota um tipo gPV que está em conformidade com os padrões fotovoltaicos IEC 60269-6. Além disso, esses fusíveis também apresentam lâminas removíveis para fácil montagem direta. baixa capacidade de interrupção de corrente de falha, resistência ao ciclo de temperatura, construção durável para maior vida útil do sistema, alta eficiência com perda mínima de energia e tamanho compacto. A série de fusíveis fotovoltaicos WESTKING SFPVNH1 está disponível em duas versões: lâmina plana e montagem direta, atendendo às diversas necessidades de diversas aplicações de sistemas fotovoltaicos.
•Tensão nominal: | 1000Vcc |
•Correntes nominais: | 40A...160A |
•Categoria de utilização: | gPV |
•Capacidade de interrupção nominal: | 50kA |
• Classificação mínima de interrupção: | 1,35·Em |
• Corrente sem fusível: | 1.13·Em |
•Temperatura de armazenamento: | -40°C ... 90°C |
•Temperatura de operação : | -40°C ... 85°C |
•Quando a temperatura ambiente exceder 25°C, consulte a tabela de correção de temperatura do fusível WESTKING Solar.
IEC/EN 60269-1 Elos fusíveis – requisitos gerais
IEC/EN 60269-6 Fusíveis para sistemas solares fotovoltaicos
Links fusíveis fotovoltaicos UL248-19
Compatível com RoHS
Amplamente aceito globalmente
Capaz de interromper correntes de falha baixas
Suporta ciclos de temperatura de forma eficaz
Construído com durabilidade para aumentar a longevidade do sistema
Alta eficiência com perdas mínimas de energia
Design compacto para instalação com economia de espaço
Proteção para entradas CC do inversor
Aplicações para recombinadores (subcombinador, combinador de array, combinador mestre)
Adequado para todas as aplicações fotovoltaicas
is09001 iatf16949
China
Corrente nominal | I2t(A2s) | Perda de potência (w) 1,0 pol. | Peso líquido | |
Derretendo | Limpeza | |||
40A | 140 | 1200 | 8.0 | 427g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 | |
125A | 2547 | 22923 | 17.50 | |
160A | 5198 | 46782 | 22.00 |
Descrição:
1. O fusível opera normalmente dentro da faixa de temperatura de -5 ° C a 40 ° C e nenhuma correção adicional é necessária.
2.As condições de uso permitidas são de -40°C a 85°C.
3. Dentro da faixa de condições de uso permitidas, consulte esta tabela.
O fusível NH0 gPV 1000Vdc é um produto compacto e de alta qualidade desenvolvido e fabricado pela WESTKING New Energy Technology Co., Ltd. para uso na plataforma de tensão 1000VDC. Com uma plataforma de tensão de 40A-100A, este elo fusível foi projetado para economizar espaço em aplicações de caixas combinadoras, graças ao seu pequeno tamanho e alta capacidade de segmentação. É capaz de cortar rapidamente o circuito em um curto espaço de tempo, protegendo eficazmente o equipamento contra danos causados por falhas de sobrecorrente e curto-circuito. Feito de materiais de alta qualidade, este elo fusível oferece excelente confiabilidade e uma longa vida útil.
