Apresentando a mais recente inovação da Westking: a série abrangente de porta-fusíveis
adaptado para proteção de sistemas fotovoltaicos. Projetado com precisão, a série de porta-fusíveis fotovoltaicos 10X38mm foi desenvolvida especificamente para proteger sistemas fotovoltaicos. Com um design modular, esses porta-fusíveis priorizam a segurança e a facilidade de uso, atendendo aos rigorosos padrões IEC e UL e ao mesmo tempo oferecendo uma classificação de proteção IP20. O que os diferencia é a sua função intuitiva de substituição de fusíveis, exigindo apenas um toque suave para uma manutenção sem esforço.Westking lança porta-fusíveis inovador e abrangente
produtos. A série de porta-fusíveis fotovoltaicos 10X38mm foi projetada especificamente para a proteção de sistemas fotovoltaicos. Apresentando um design modular, esses porta-fusíveis são seguros e fáceis de usar, atendem aos padrões IEC e UL, oferecem uma classificação de proteção IP20 e incluem uma função de substituição de fusível (basta um leve toque). A série de porta-fusíveis fotovoltaicos 10X38mm está disponível com ou sem indicador visual de fusível quebrado e pode ser selecionada em um design unipolar. Feito de material termoplástico resistente e durável, a série de produtos Westking garante estabilidade e durabilidade.Recomendação especial: Use os porta-fusíveis fotovoltaicos 10X38mm da Westking junto com seus fusíveis correspondentes para fornecer proteção abrangente para seu sistema fotovoltaico.
•Tensão nominal: | 1000Vcc ou 1100Vcc |
•Correntes nominais: | 32A |
•Grau de proteção: | IP20 |
•Tamanho do produto: | Elo de fusíveis gPV de 10x38mm |
•Capacidade de interrupção nominal: | 33kA |
•Temperatura de armazenamento: | -40°C ... 90°C |
•Temperatura de operação : | -40°C ... 85°C |
•Dissipação de energia do porta-fusível: | 0,37W |
•Tensão nominal de isolamento: | 6kV |
CEI/EN 60269-1
CEI/EN 60269-2
Porta-fusíveis UL4248-1
Porta-fusíveis fotovoltaicos UL4248-19
Terminais de fiação UL486E
CSA C22.2 Nº 4248-1 Conjuntos porta-fusíveis
Conectores de fio CSA 22.2 Nº 65
Design compacto que economiza espaço
Construção modular para flexibilidade
Instalação em trilho DIN TH35 para fácil integração
Nível de proteção IP20
Design seguro para os dedos
Acesso conveniente a fusíveis
Bloqueável sem acessórios adicionais
Selável em posições fechadas e abertas
Indicador visual de fusível opcional
Feito de material plástico PBT
Incorpora materiais retardadores de chama com índice de inflamabilidade de fio incandescente de até 960
Aplicações fotovoltaicas até 1100VDC
Proteção no nível da string/matriz fotovoltaica
Aplicações do inversor
Operação da caixa combinadora
is09001 iatf16949
TÜV CE
China
tipo | indicador led | Peso líquido | embalagem |

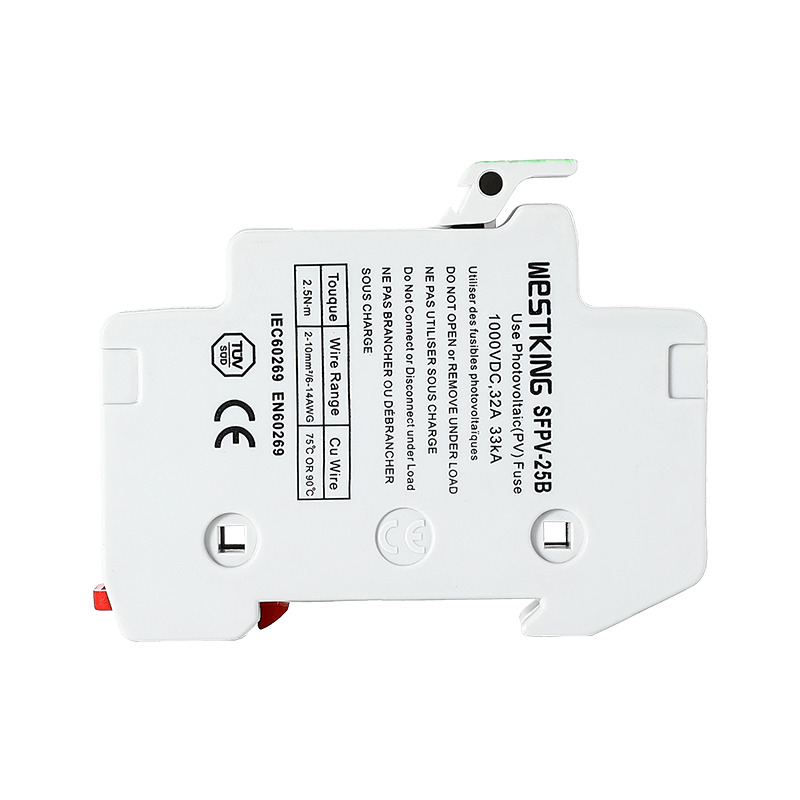

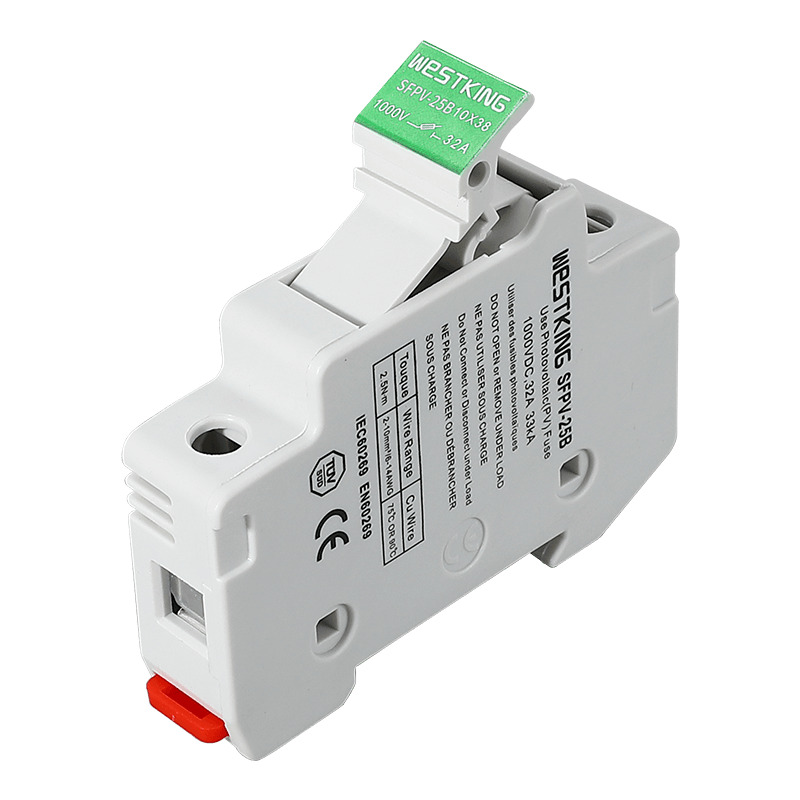

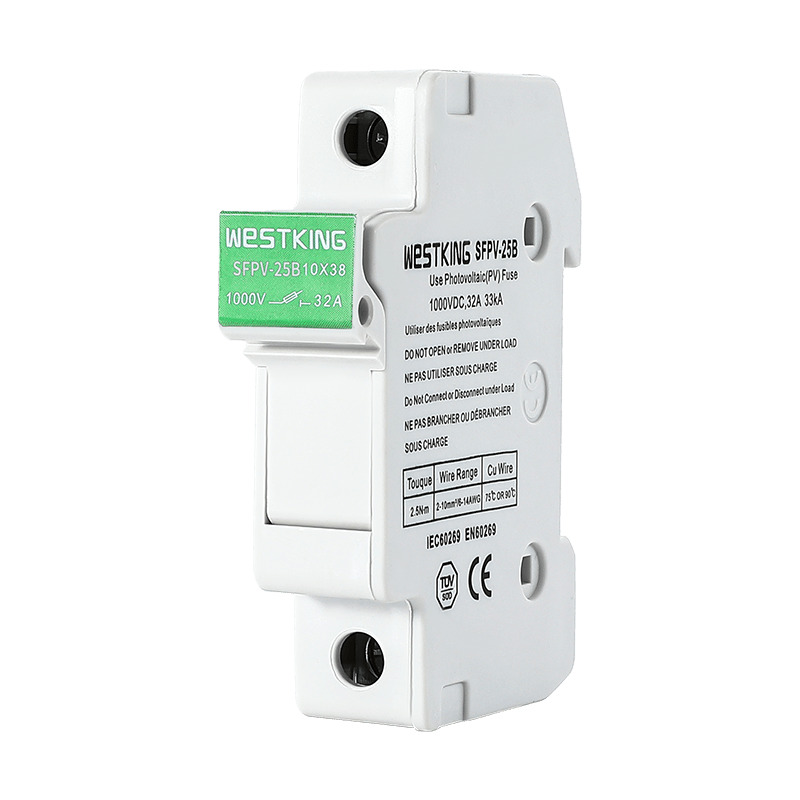

SFPV-25B-1P | NÃO | 60g | 12 unidades/caixa |
SFPV-25B-2P | NÃO | 121g | 6 unidades/caixa |
SFPV-25B-3P | NÃO | 182g | 4 unidades/caixa |
SFPV-25B-4P | NÃO | 243g | 3 unidades/caixa |

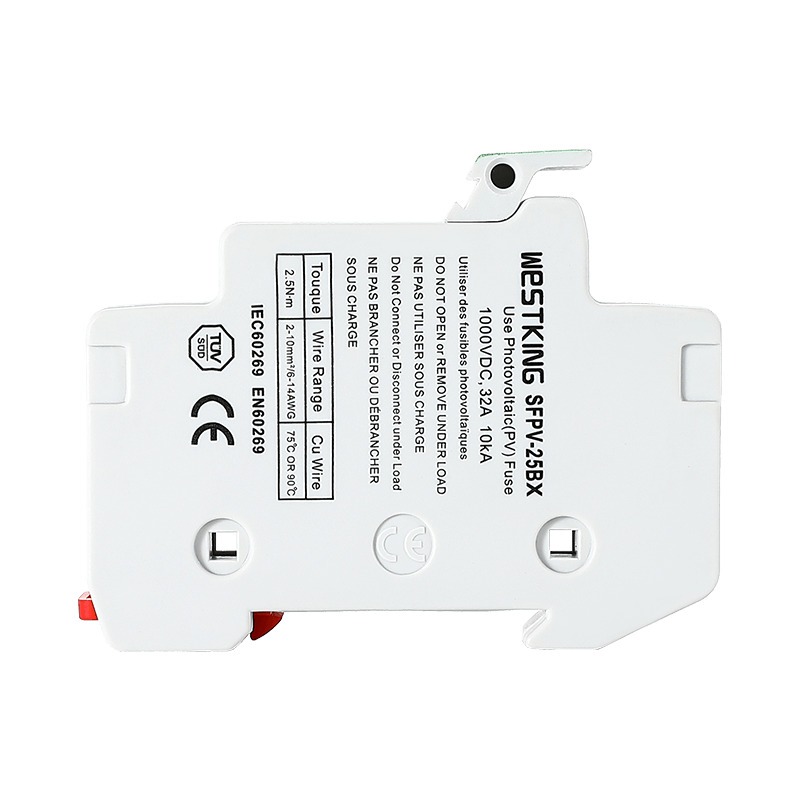

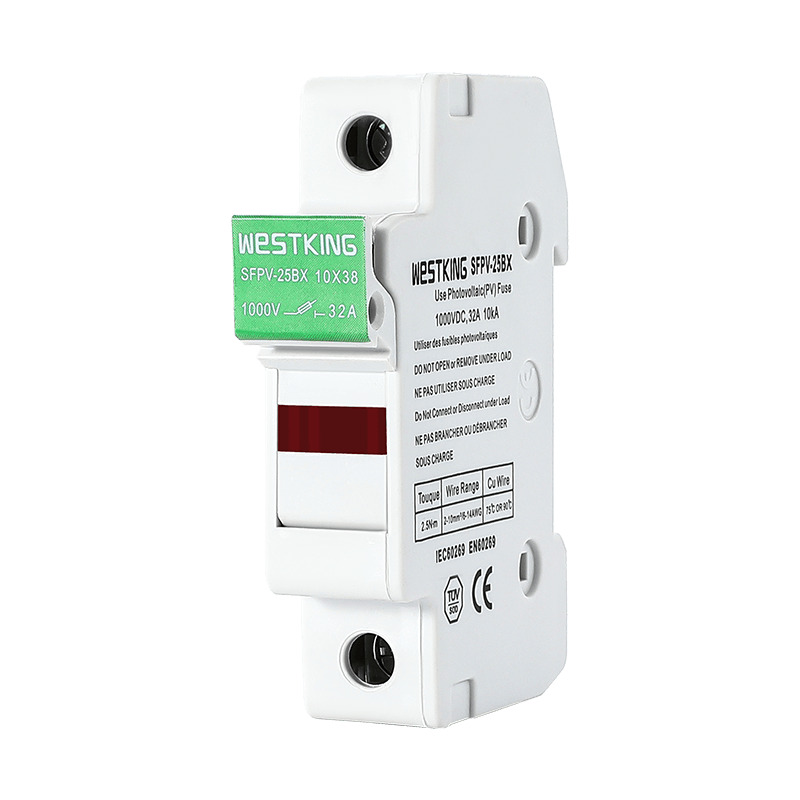

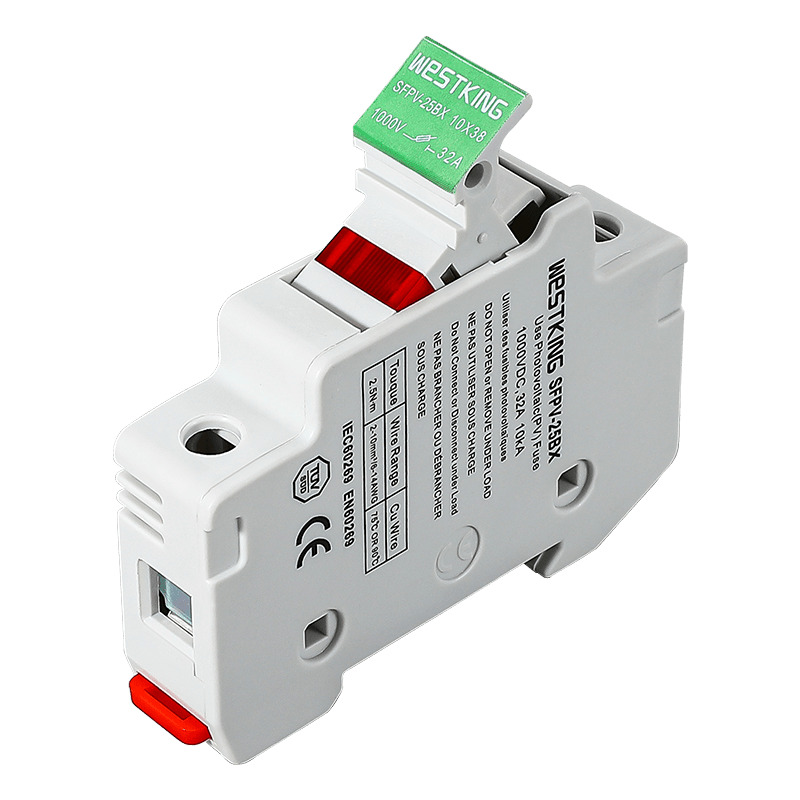

SFPV-25BX-1P | SIM | 62g | 12 unidades/caixa |
SFPV-25BX-2P | SIM | 125g | 6 unidades/caixa |
SFPV-25BX-3P | SIM | 187g | 4 unidades/caixa |
SFPV-25BX-4P | SIM | 249g | 3 unidades/caixa |
O porta-fusível fotovoltaico WESTKING 10X38mm ultrapassou 30 milhões de unidades em aplicações de geração de energia fotovoltaica na China. Como os fusíveis fotovoltaicos são normalmente usados ao ar livre em ambientes agressivos com diferenças significativas de temperatura, existem requisitos rigorosos para a seleção do material dos fusíveis fotovoltaicos. Durante o estágio de pesquisa e desenvolvimento, a WESTKING New Energy Technology Co., Ltd. conduziu extensos testes e validações de condições de trabalho simuladas. Referindo-se às condições operacionais reais do mercado e considerando os fatores ambientais, a WESTKING finalmente criou um suporte fotovoltaico que pode resistir a condições ambientais adversas. Isso resultou em um excelente boca a boca no mercado chinês, com altas avaliações dos usuários para nossos produtos em muitas amostras de licitações de projetos de transformação técnica.
Abaixo está uma tabela de coeficientes de redução ambiental para ambientes de aplicação de porta-fusíveis fotovoltaicos 10X38mm, juntamente com instruções de instalação e fiação. Leia-o com atenção, pois é fundamental para o uso correto dos fusíveis fotovoltaicos e pode reduzir falhas e prolongar a vida útil do porta-fusível.
Torque máximo de aperto: 2Nm
Para fios rígidos ou multifilamentos com tamanho de 1-16mm² (16-6AWG), a WESTKING recomenda usar no máximo chaves de fenda planas PZ2 de 2x6mm² ou 5,5x1mm (com diâmetro máximo de 6mm).
Temperatura ambiente | -40°a 20°C | 30°C | 40°C | 50°C | 60°C | 70°C | 80°C | 90°C |
Fator de redução de classificação (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
Umidade | 95% | 90% | 80% | 50% | - | - | - | - |
Fator de redução de classificação (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
Número de postes (lado a lado) | Fator de redução da corrente (lth) |
1h-3h | 1 |
Maior ou igual a 4P | 0.9 |
