Westking, um fornecedor confiável com sede na China, oferece links fusíveis 1000Vdc NH0 GPV PV de alta qualidade. Esses links fusíveis são projetados para aplicações fotovoltaicas, garantindo proteção confiável em sistemas de energia solar. Com o compromisso da Westking com a excelência, esses fusíveis atendem aos padrões da indústria e fornecem soluções eficientes e seguras para projetos de energia solar.

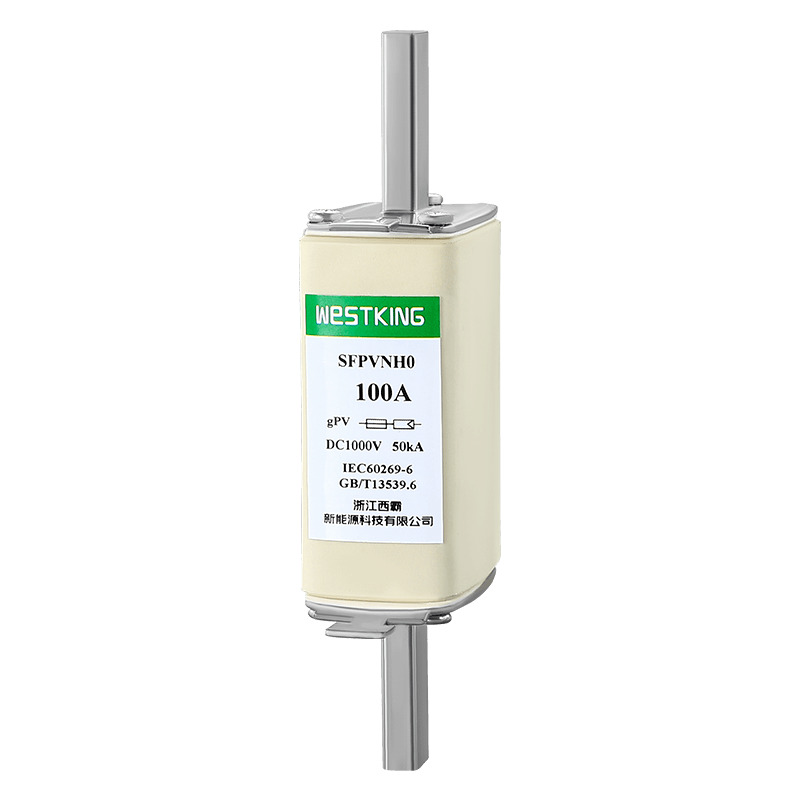

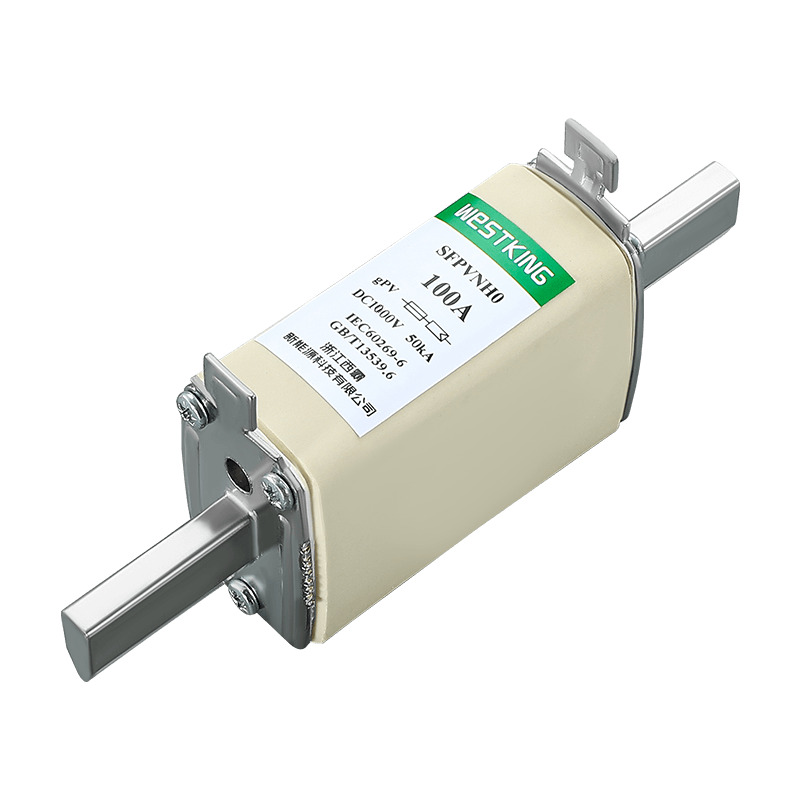

Os fusíveis NH0 gPV para instalações fotovoltaicas da WESTKING foram projetados especificamente para fornecer uma solução de proteção de segurança confiável em sub-matriz, matriz ou entrada CC de inversor de instalações fotovoltaicas. Esses fusíveis oferecem proteção abrangente contra sobrecargas e curtos-circuitos (classe gPV de acordo com as normas IEC 60269 e UL248-19) com uma corrente de fusível mínima de 1,35 vezes a corrente nominal (In). São construídos com corpo cerâmico que apresenta excepcional resistência à pressão interna e choque térmico. Os contatos são feitos de cobre ou latão prateado, enquanto os elementos de fusão são compostos por materiais Toshiba para evitar o envelhecimento e manter as características elétricas inalteradas ao longo do tempo. Para garantir o desempenho ideal, recomendamos o uso de nossas bases de fusíveis SFPVNH0B de 1000 VCC com esses fusíveis.
•Tensão nominal: | 1000Vcc |
•Correntes nominais: | 40A...100A |
•Categoria de utilização: | gPV |
•Capacidade de interrupção nominal: | 50 kA |
• Classificação mínima de interrupção: | 1,35·Em |
• Corrente sem fusível: | 1.13·Em |
•Temperatura de armazenamento: | -40°C ... 90°C |
•Temperatura operacional: | -40°C ... 85°C |
•Quando a temperatura ambiente exceder 25°C, consulte a tabela de correção de temperatura do fusível WESTKING Solar.
IEC/EN 60269-1 Elos fusíveis – requisitos gerais
IEC/EN 60269-6 Fusíveis para sistemas solares fotovoltaicos
Links fusíveis fotovoltaicos UL248-19
Compatível com RoHS
Amplamente aceito globalmente
Capaz de interromper correntes de falha baixas
Suporta ciclos de temperatura de forma eficaz
Construído com durabilidade para aumentar a longevidade do sistema
Alta eficiência com perdas mínimas de energia
Design compacto para instalação com economia de espaço
Compatível com inversores e controladores de carga de bateria, este dispositivo fornece proteção para módulos fotovoltaicos em linha e é adequado para aplicações em caixas combinadoras.
Adequado para uso em todos os sistemas fotovoltaicos, oferece proteção no nível de string/matriz de sistemas fotovoltaicos.
TÜV CE
is09001 iatf16949
China
Corrente nominal | I2t (A2s) | Perda de potência (w) 1,0 pol. | Peso líquido | |
Fusão | Limpeza | |||
40A | 140 | 1200 | 8.0 | 224g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
Descrição:
1. O fusível opera normalmente dentro da faixa de temperatura de -5 ° C a 40 ° C e nenhuma correção adicional é necessária.
2.As condições de uso permitidas são de -40°C a 85°C.
3. Dentro da faixa de condições de uso permitidas, consulte esta tabela.
O fusível NH0 gPV 1000Vdc é um produto compacto e de alta qualidade desenvolvido e fabricado pela WESTKING New Energy Technology Co., Ltd. para uso na plataforma de tensão 1000VDC. Com uma plataforma de tensão de 40A-100A, este elo fusível foi projetado para economizar espaço em aplicações de caixas combinadoras, graças ao seu pequeno tamanho e alta capacidade de segmentação. É capaz de cortar rapidamente o circuito em pouco tempo, protegendo eficazmente o equipamento contra danos causados por sobrecorrente e falhas de curto-circuito. Feito de materiais de alta qualidade, este elo fusível oferece excelente confiabilidade e uma longa vida útil.
