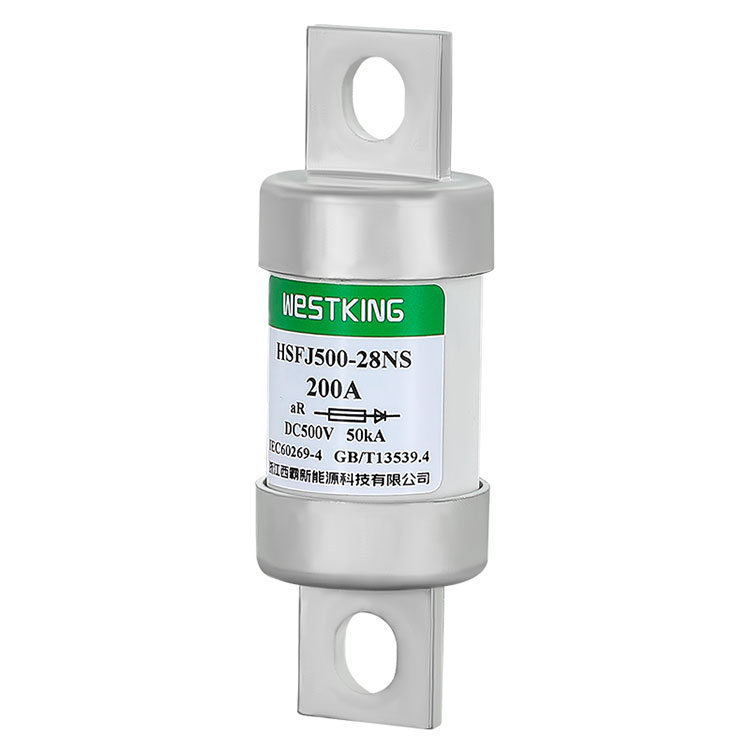

Fusíveis DC da série HSFJ500 da Westking
são projetados para oferecer proteção confiável para vários sistemas de energia. Esses fusíveis são fusíveis cilíndricos de ação rápida conectados por parafuso, ideais para dispositivos semicondutores, como inversores, retificadores e conversores, bem como dispositivos de bateria e motor. Eles encontram sua aplicação em setores como transporte ferroviário e estações de carregamento.
Fusíveis DC da série HSFJ500 da Westking
oferecem resposta de ação rápida, baixo aumento de temperatura e consumo de energia, bom desempenho antivibração, proteção confiável contra curto-circuito e fácil instalação. Esses recursos fornecem proteção abrangente ao sistema de energia para desempenho e segurança ideais.

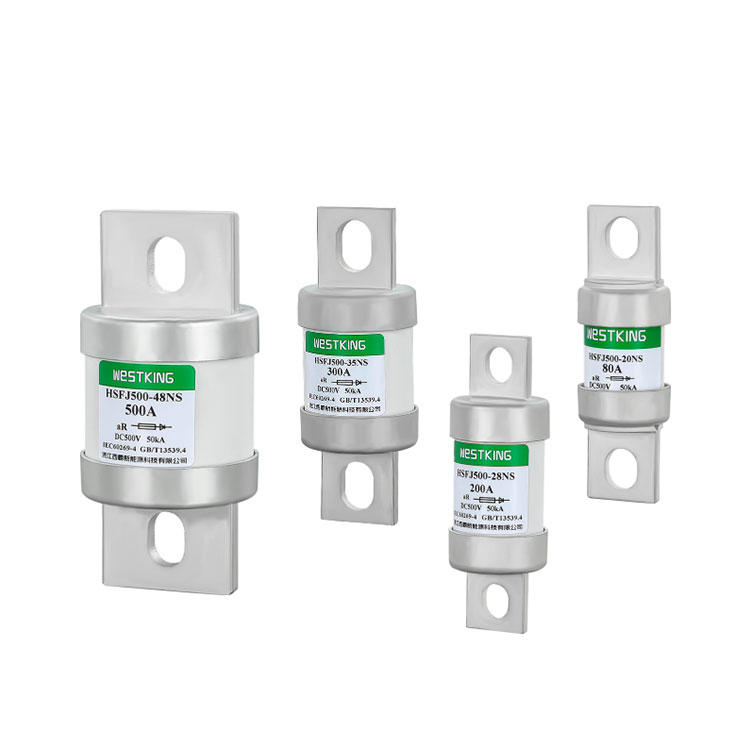

Tipo | Tensão nominal | Correntes avaliadas |

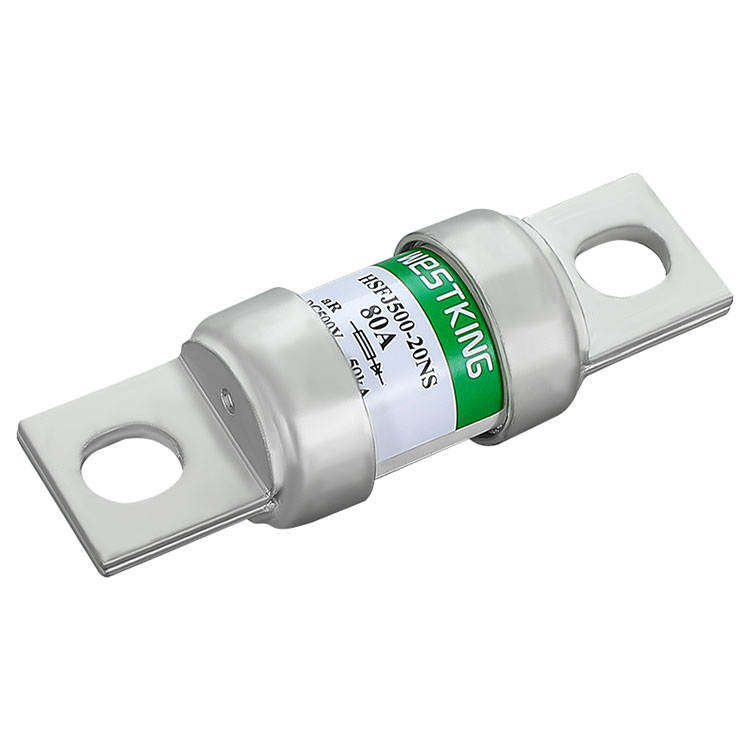

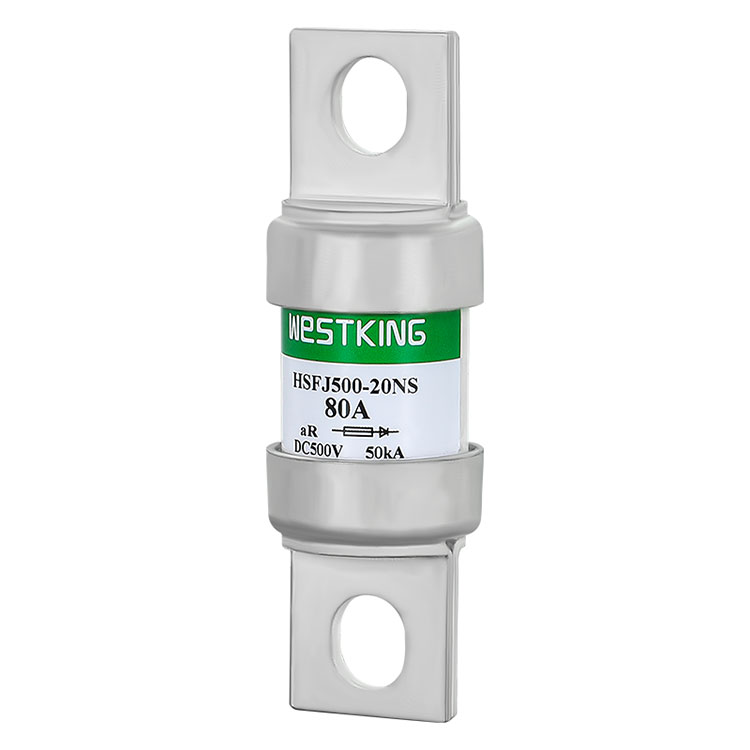

HSFJ500-20-NS-(Amp) | 500 VCC/750 VCA | 50A,60A,70A,80A,100A,125A,150A |

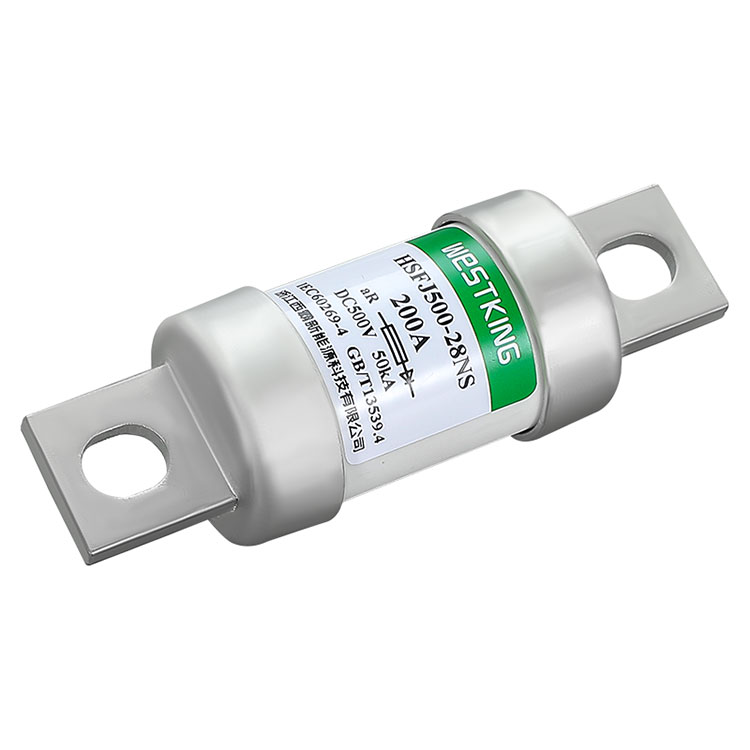

HSFJ500-28-NS-(Amp) | 500 VCC/750 VCA | 100A,125A,150A,175A,200A,250A |

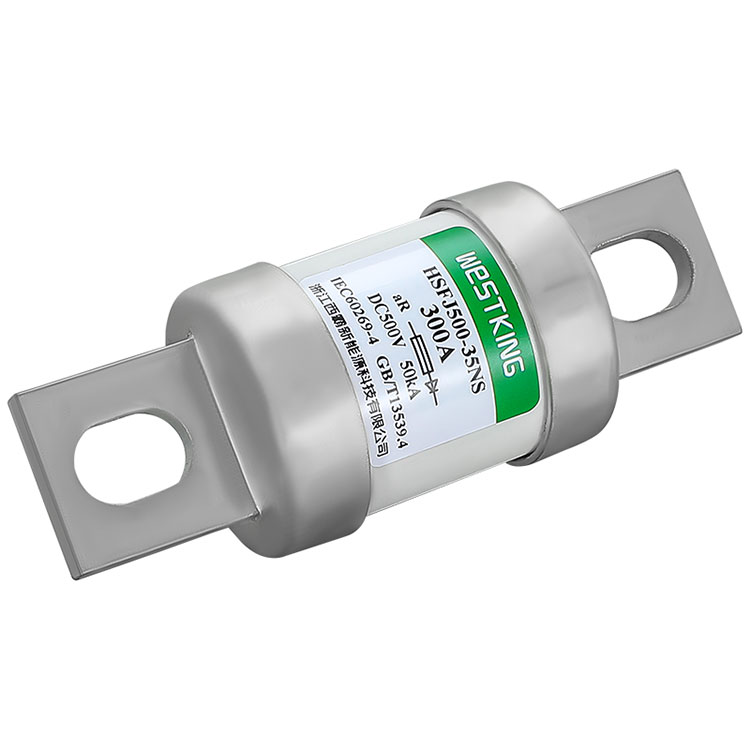

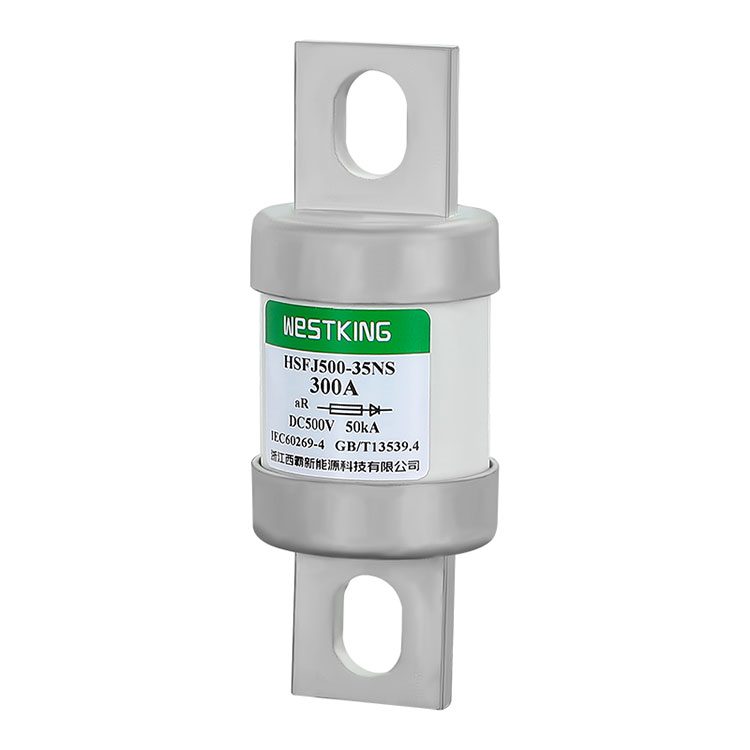

HSFJ500-35-NS-(Amp) | 500 VCC/750 VCA | 200A,250A,300A,350A,400A |

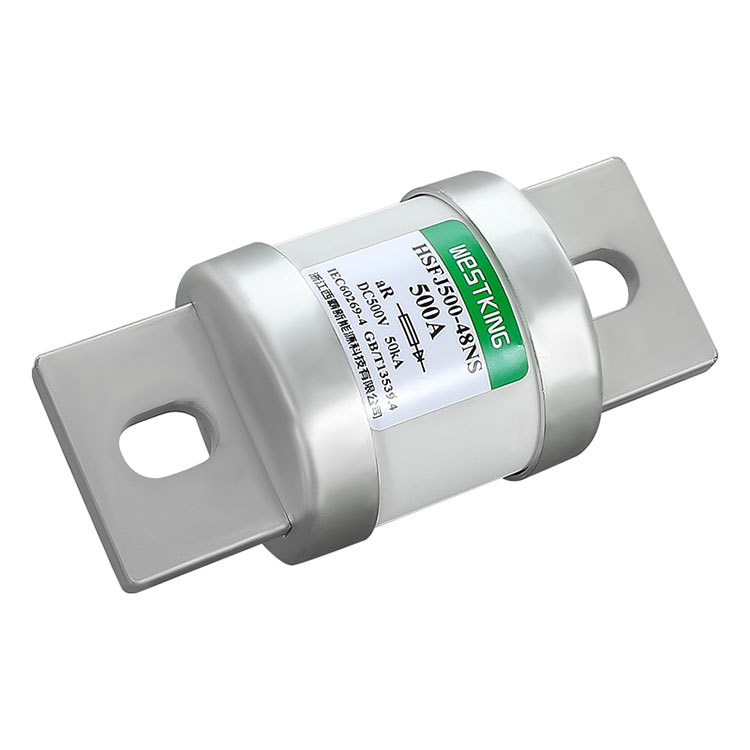

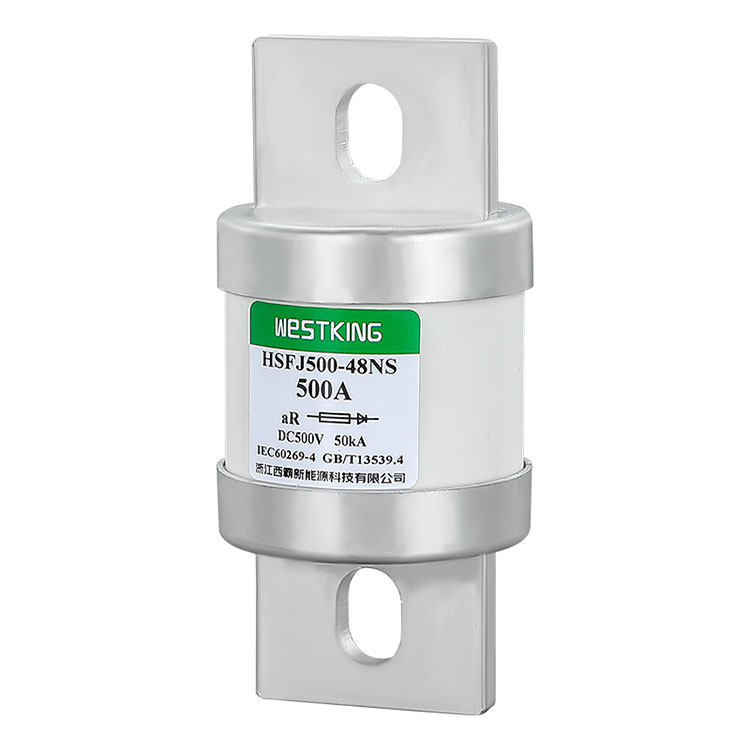

HSFJ500-48-NS-(Amp) | 500 VCC/750 VCA | 300A,350A,400A,450A,500A,550A,600A |
Categoria de utilização:aR
Capacidade de interrupção nominal: 50kA
CEI/EN 60269-4
Compatível com RoHS
Corte rápido de energia: Fusíveis de ação rápida fornecem terminação rápida de corrente, minimizando perdas por acidentes.
Confiabilidade: O design conectado por parafuso aumenta a estabilidade e a confiabilidade em ambientes agressivos.
Fácil instalação: Design padronizado de fusível conectado por parafuso para instalação e manutenção simples.
Ampla aplicabilidade: Compatível com vários equipamentos de energia, incluindo barramentos comuns DC, conversores/retificadores de energia de acionamento DC, partidas de tensão nominal reduzida e inversores de tração de alta tensão.
Segurança: Proteger equipamentos e pessoal durante falhas.
Consciência Ambiental: Materiais ecológicos utilizados na fabricação.
Eficiência Energética: A alta velocidade de corte de energia contribui para a conservação de energia.
A série WESTKING'S HSFJ500 de fusíveis de alta velocidade conectados por parafuso no estilo norte-americano é projetada principalmente para a proteção de barramentos comuns CC, conversores/retificadores de potência de acionamento CC, partidas de tensão nominal reduzida e inversores de tração de alta tensão.
Esses fusíveis desempenham um papel vital nos sistemas elétricos, pois podem cortar rapidamente a alimentação em casos de sobrecarga de corrente ou curto-circuitos.
• is09001 iatf16949
China
Tipo | I2t (A2s) | Perda de energia 1,0 pol.(w) | Parafuso de montagem/torque | |
Fusão | Limpeza | |||
HSFJ500-20-LS-50A | 120 | 360 | 8.0 | Instale o parafuso M8 Torque de montagem recomendado 12,0 N▪m |
HSFJ500-20-LS-60A | 220 | 600 | 10.0 | |
HSFJ500-20-LS-70A | 340 | 950 | 14.0 | |
HSFJ500-20-LS-80A | 450 | 1500 | 17.0 | |
HSFJ500-20-LS-100A | 760 | 2800 | 20.5 | |
HSFJ500-20-LS-125A | 1140 | 4600 | 25.0 | |
HSFJ500-20-LS-150A | 2050 | 6460 | 30.0 |
Tipo | I2t (A2s) | Perda de energia 1,0 pol.(w) | Parafuso de montagem/torque | |
Fusão | Limpeza | |||
HSFJ500-28-NS-100A | 450 | 2100 | 17.0 | Instale o parafuso M8 Torque de montagem recomendado 12,0 N▪m |
HSFJ500-28-NS-125A | 750 | 3300 | 23.5 | |
HSFJ500-28-NS-150A | 1000 | 4500 | 28.0 | |
HSFJ500-28-NS-175A | 1300 | 6000 | 33.0 | |
HSFJ500-28-NS-200A | 2250 | 11100 | 38.5 | |
HSFJ500-28-NS-250A | 4900 | 21500 | 46.0 |
Tipo | I2t (A2s) | Perda de energia 1,0 pol. (w) | Parafuso de montagem/torque | |
Fusão | Limpeza | |||
HSFJ500-35-NS-200A | 2250 | 11100 | 37.0 | Instale o parafuso M10 Torque de montagem recomendado 20,0 N▪m |
HSFJ500-35-NS-250A | 6100 | 30000 | 40.0 | |
HSFJ500-35-NS-300A | 8600 | 48000 | 48.0 | |
HSFJ500-35-NS-350A | 12500 | 70500 | 57.5 | |
HSFJ500-35-NS-400A | 18000 | 91000 | 64.0 |
Tipo | I2t (A2s) | Perda de energia 1,0 pol. (w) | Parafuso de montagem/torque | |
Fusão | Limpeza | |||
HSFJ500-48-NS-300A | 10600 | 45000 | 47.0 | Instale o parafuso M10 Torque de montagem recomendado 20,0 N▪m |
HSFJ500-48-NS-350A | 14000 | 67000 | 55.0 | |
HSFJ500-48-NS-400A | 18500 | 96000 | 63.5 | |
HSFJ500-48-NS-450A | 22500 | 116000 | 72.0 | |
HSFJ500-48-NS-500A | 28000 | 140000 | 81.5 | |
HSFJ500-48-NS-550A | 32500 | 176000 | 92.5 | |
HSFJ500-48-NS-600A | 37500 | 195000 | 105.0 |
Temperatura ambiente:
Condições normais de funcionamento: Temperatura ambiente máxima não superior a 40°C; Temperatura média de 24 horas não superior a 35°C, sendo o valor médio medido no ano inferior a este; temperatura ambiente mínima não inferior a -5°C.
Condições operacionais permitidas: -40°C a 85°C.
Altitude:
Condições normais de operação: Altitude de instalação não superior a 2.000 m.
Condições de operação permitidas: 2.000m a 4.500m.
Condições atmosféricas:
Condições normais de operação: Ar limpo, umidade relativa não excede 50% a 40°C; umidade mais alta é permitida em temperaturas mais baixas; sob estas condições, pode ocorrer ocasionalmente condensação moderada devido a mudanças de temperatura.
Condições operacionais permitidas: A umidade relativa não excede 95% sem condensação óbvia.
Condições de instalação:
O FUSÍVEL WESTKING deve ser instalado horizontalmente ou verticalmente de acordo com a situação real. Ao instalar, certifique-se de que a folga elétrica não seja inferior a 8 mm e a distância de fuga não seja inferior a 10 mm. As condições de instalação são as seguintes:
a) Em locais sem tremores e vibrações de impacto significativos;
b) Em meios sem risco de explosão e sem gases ou poeiras que possam corroer metais e destruir isolamentos;
c) Em locais sem chuva, neve ou invasão de gelo.
Embalagem e armazenamento:
Embalagem: Caixa interna de papel ondulado, caixa externa, com chuva, umidade e marcas de segurança frágeis.
Armazenamento: Temperatura -40°C a 40°C; umidade relativa não superior a 70% a 40°C, 80% a 30°C e 90% a 20°C abaixo; à prova d'água, evite contato com água líquida e deformação devido à absorção de umidade; à prova de fogo.
Uso e Manutenção:
O FUSÍVEL WESTKING deve ser limpo e mantido regularmente por pessoal dedicado, inspecionar o status dos fixadores e garantir uma operação segura. Quando o elemento fusível derreter, substitua-o por um fusível da mesma especificação e preste atenção para remover poeira e outros contaminantes da base.
