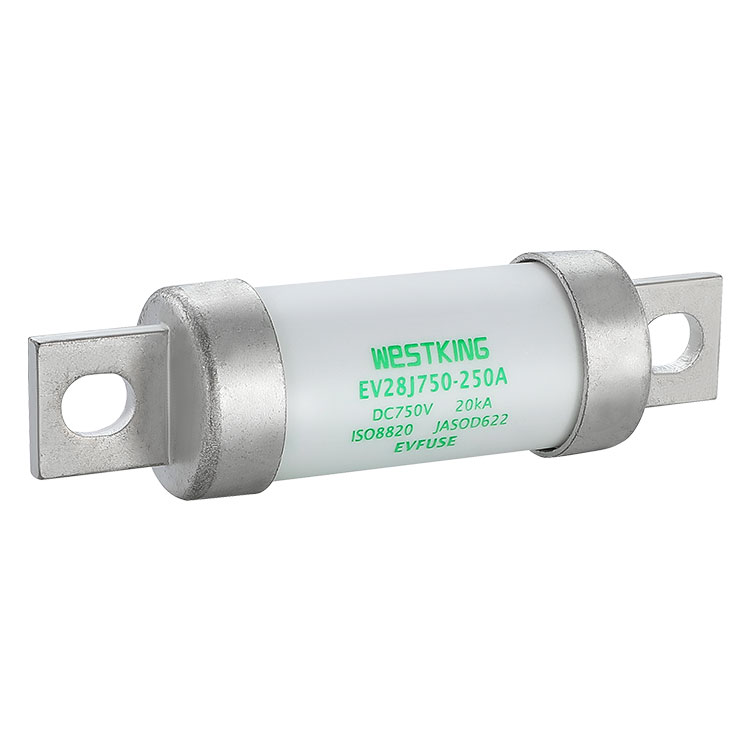

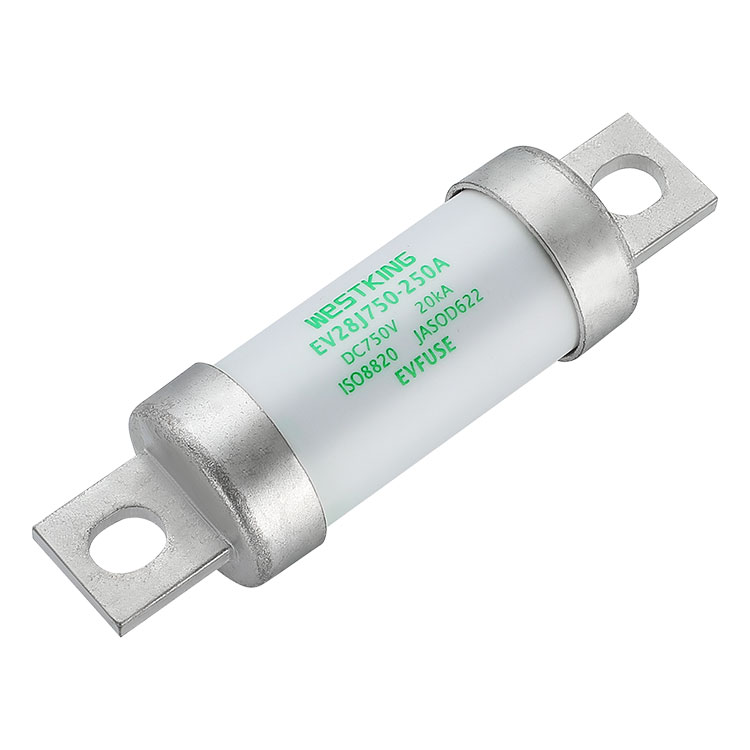

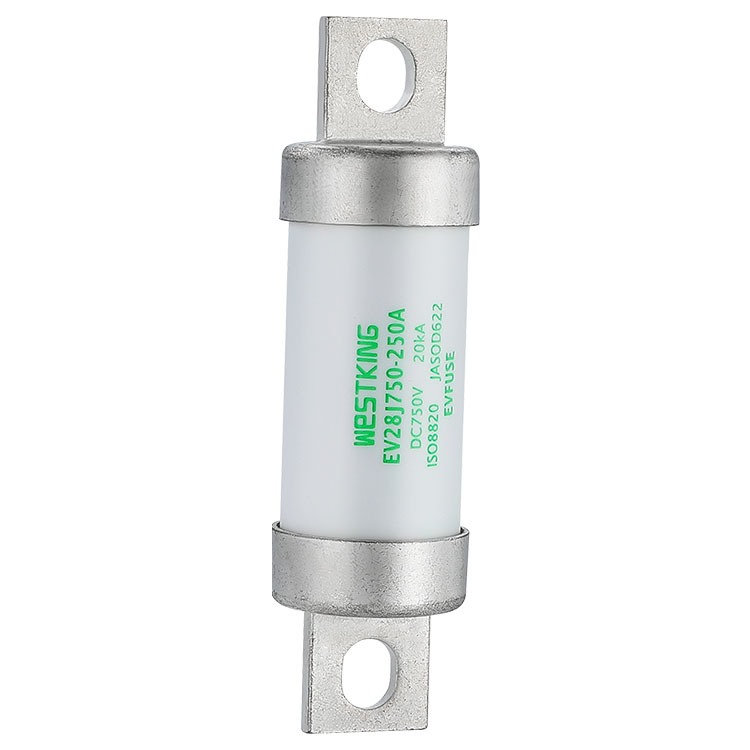

Fusível J EV Série 750VDC

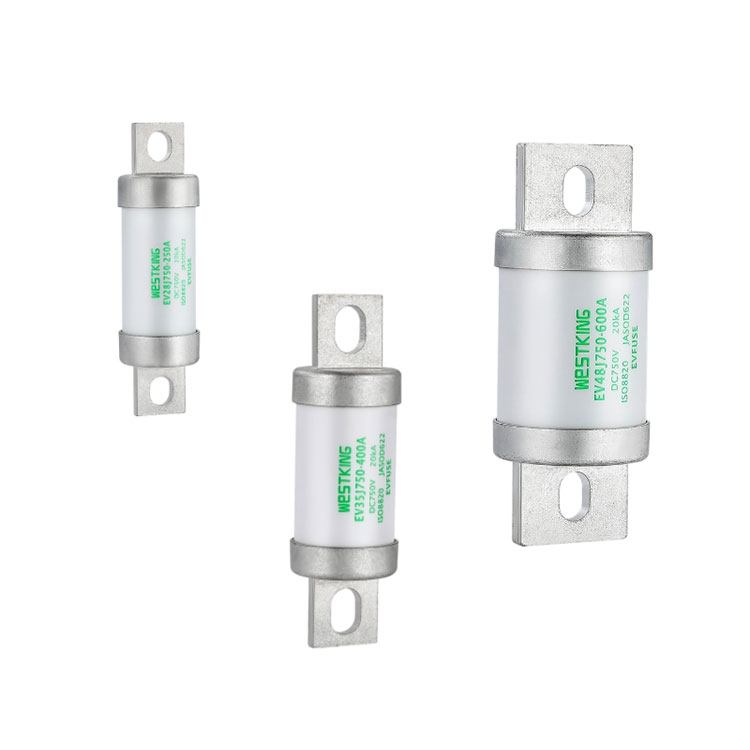

Veículos rodoviários WESTKING Tipo J Os fusíveis estão disponíveis em tensões de 750VDC e 750VDC. São comumente utilizados como elementos de proteção do circuito principal em PDUs, com correntes que variam de 50A a 600A, adequados para diversos modelos de veículos. WESTKING EV FUSE também emprega materiais e tecnologias avançadas para garantir sua operação normal em ambientes agressivos, como alta temperatura, umidade e vibração, aumentando assim a segurança e a confiabilidade dos veículos elétricos.

Fusível J EV Série 750VDCDados técnicos

Fusível J EV Série 750VDCDescrição do material:

1- O tubo fusível é fabricado em cerâmica de alumina 95% de alta resistência;

2- O elemento fusível é fabricado com material japonês importado e passa por estampagem precisa.

Fusível J EV Série 750VDCProcedimento de construção:

1- Os componentes metálicos de cobre são primeiro rebitados e depois soldados novamente;

2- A areia de quartzo interna incorpora processo de tratamento de cura exclusivo da WESTKING, que protege contra desprendimento do produto e pulverização de arco desencadeada por falhas na linha durante a operação dinâmica.

Padrões

ISO8820-8

OBTENHA O D622

Fabricado sob o sistema de qualidade ITAF16949 para conformidade com os requisitos automotivos

Compatível com RoHS

Declaração REACH disponível mediante solicitação

PRINCIPAIS RECURSOS/VANTAGENS

Alta resistência à corrente de surto

Suporta condições de condução adversas

Propriedades de fusão seguras e confiáveis

Dupla proteção contra sobrecarga e curto-circuito

Baixo aumento de temperatura e consumo de energia, ampliando o alcance da bateria

Alta capacidade de interrupção

Alto desempenho no ciclismo

APLICAÇÕES

Proteção da bateria

BDU e PDU

Caixa de junção de bateria para auxiliares

ISSO/TUDO

Armazenamento de energia elétrica

Carregador de bateria

Proteção do pacote de supercapacitores

Proteção de backup para relé / seccionador / chave DC

Desconexão de Segurança de Manutenção (MSD)

Certificações

is09001 iatf16949

Origem

China

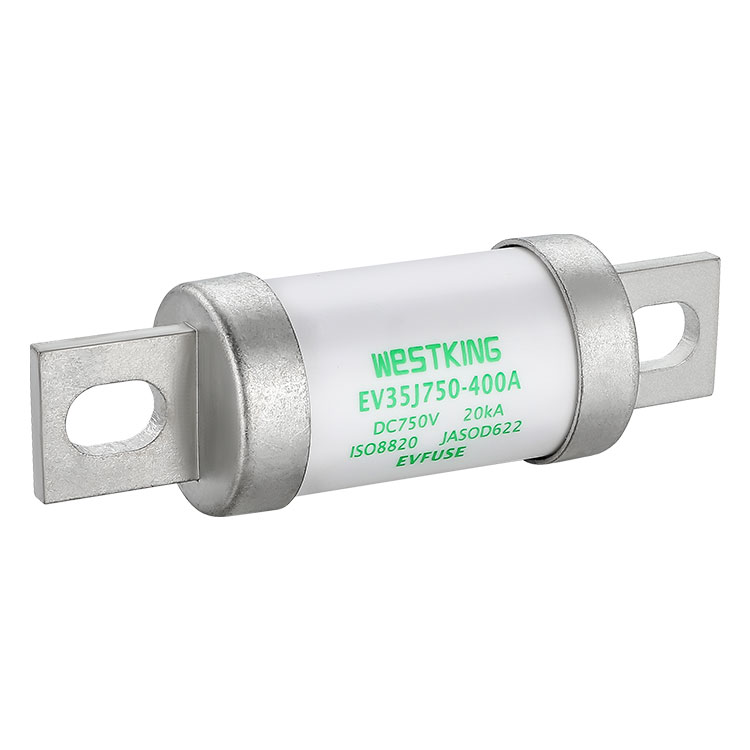

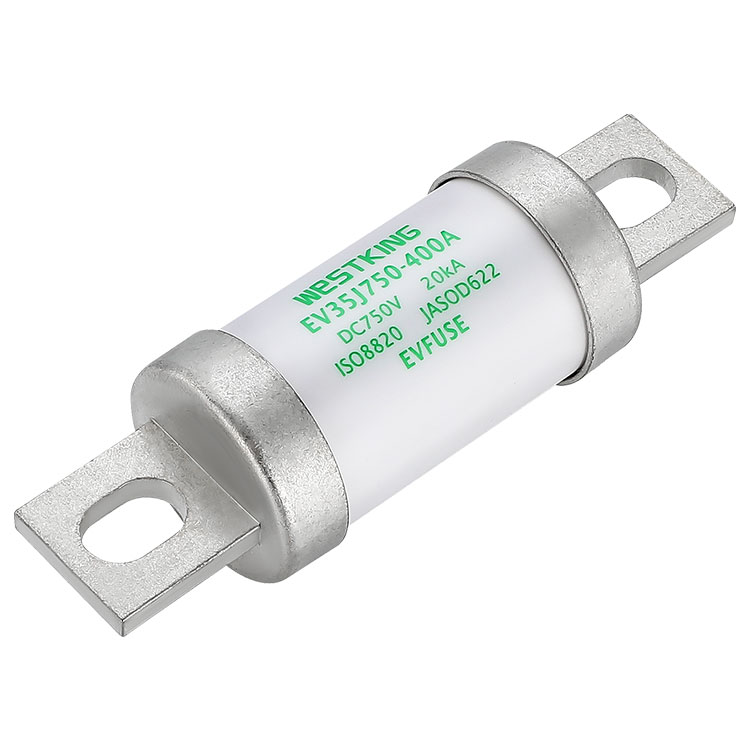

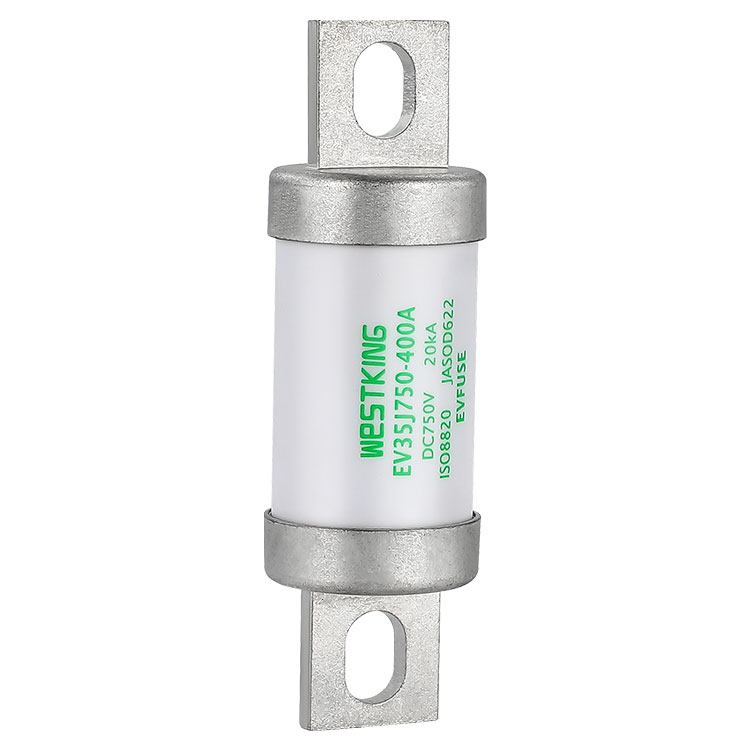

A energia do veículo elétrico funde a proteção 750VDC EV35J750 para bateria

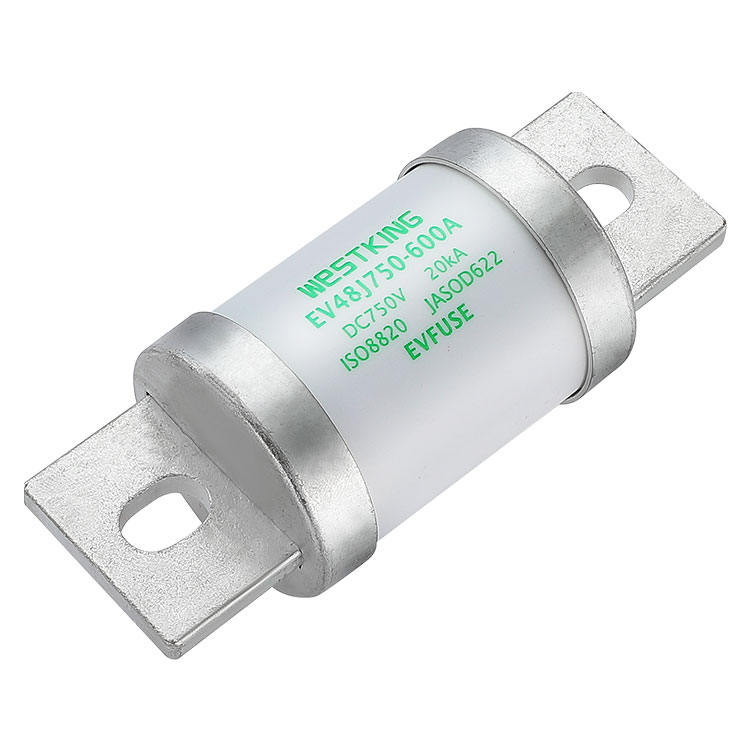

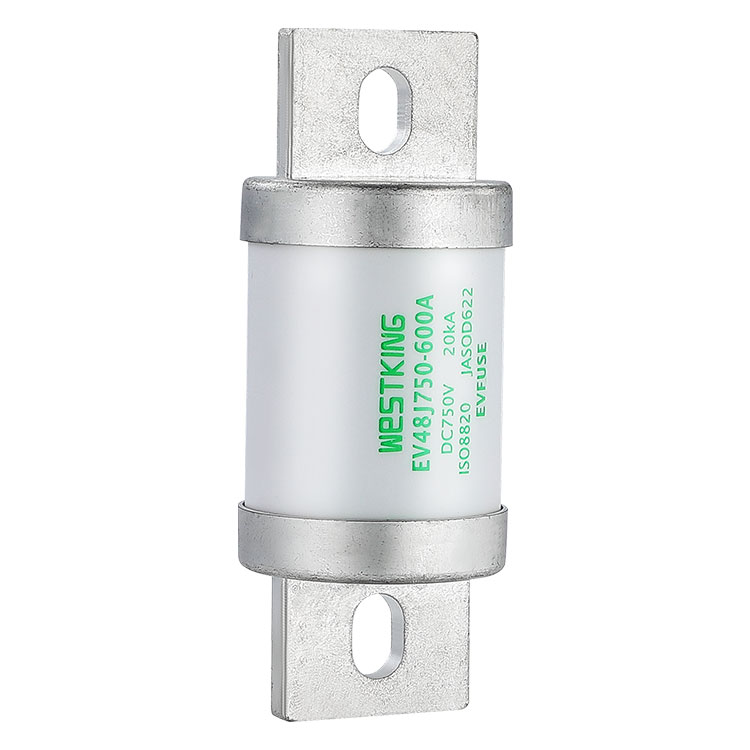

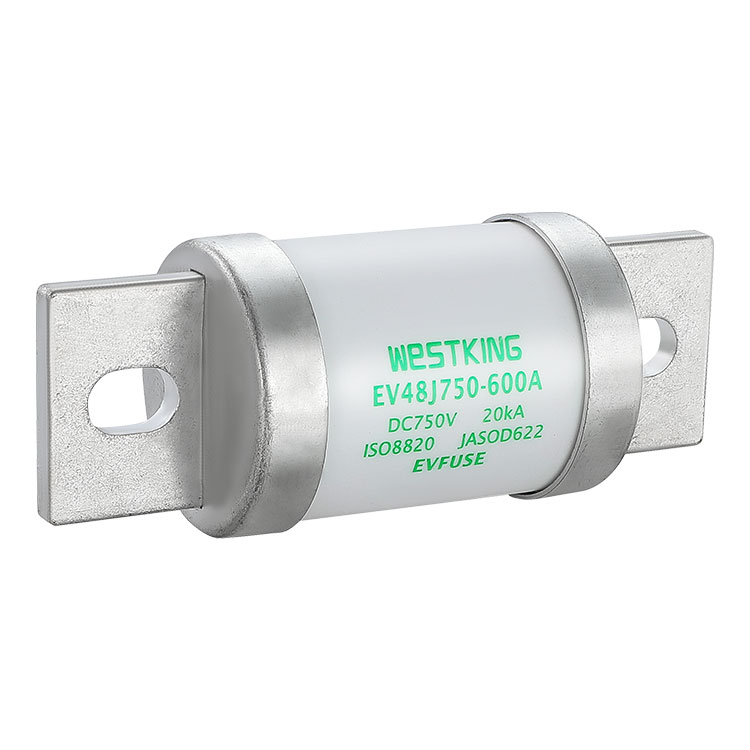

A energia do veículo elétrico funde a proteção 750VDC EV48J750 para bateria

Características do EV FUSE t-I

gráfico de coeficiente de correção de temperatura

WESTKING J EV Fusível Descrição da série 750VDC:

1. O fusível opera normalmente dentro da faixa de temperatura de -5 ° C a 40 ° C e nenhuma correção adicional é necessária.

2.As condições de uso permitidas são de -40°C a 85°C.

3. Dentro da faixa de condições de uso permitidas, consulte esta tabela.

WESTKING apresentará a você a estrutura do EVFUSE DE GRAU AUTOMÓVEL, que é significativamente diferente de outras fábricas, e é uma estrutura de fusíveis projetada especificamente para veículos elétricos de novas energias.

1-A tampa metálica e as pernas de cobre roxo são fixadas de forma robusta por meio de rebitagem e soldagem para garantir sua estabilidade contra vibrações.

2-O tubo fusível é fabricado em cerâmica de alto teor de alumina, capaz de suportar a exposição ao arco elétrico e manter sua forma sob altas temperaturas.

3-O elemento fusível é fabricado com materiais de liga japonesa importados, garantindo sua resiliência às acrobacias atuais.

4-O meio de extinção de arco é areia de quartzo de alta pureza, limpa e processada seletivamente.

O procedimento de cura desenvolvido pela 5-WESTKING é empregado para solidificar a areia de quartzo, evitando que o elemento fusível se quebre devido a vibrações e mitigando eficientemente a intensidade dos impactos do arco elétrico.

6-Um ajuste de interferência é implementado nas tampas internas e externas para minimizar a resistência.
