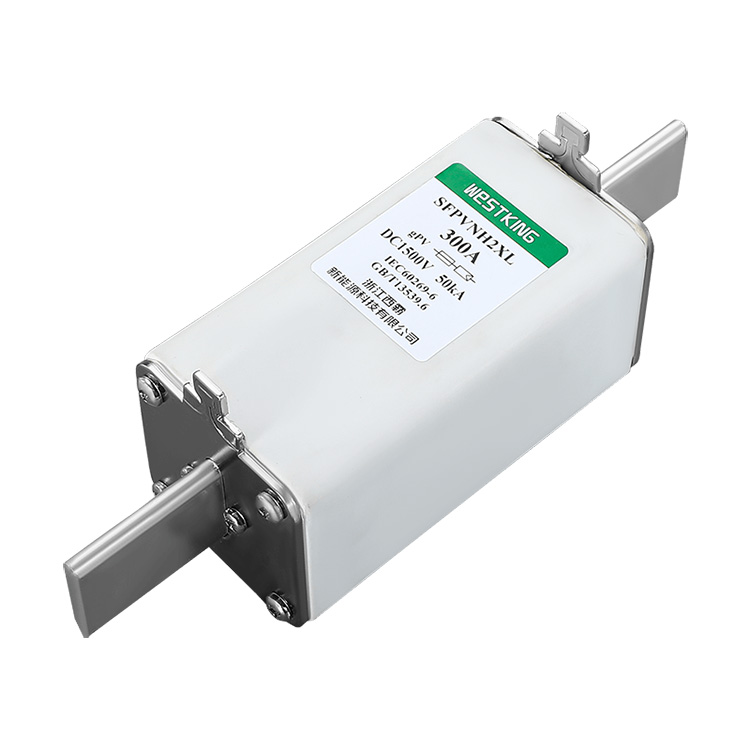

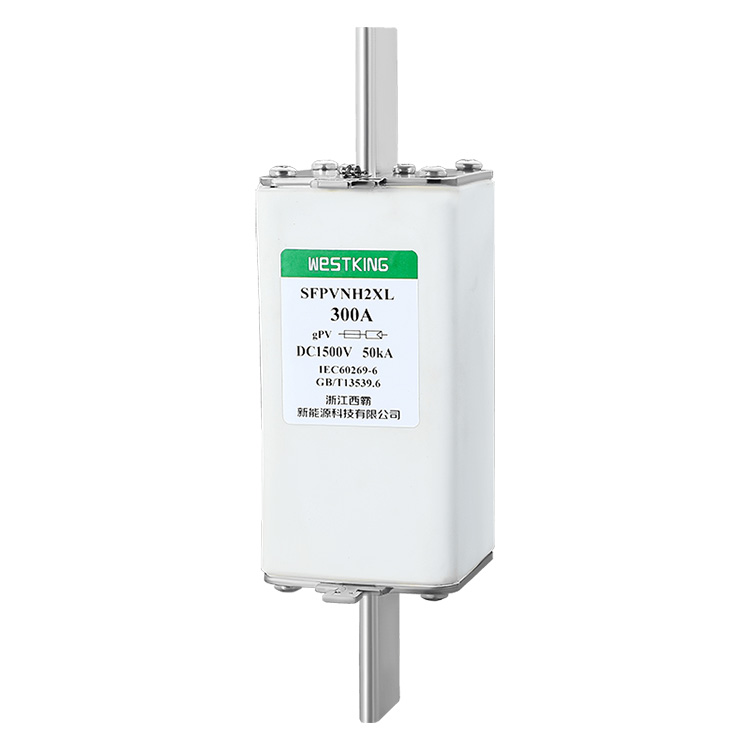

Projetado principalmente para proteger cabos em circuitos de cadeia fotovoltaica, o fusível PV WESTKING NH2XL
permanece como um guardião confiável. A sua estrutura inovadora de estilo de inserção não só garante uma proteção eficaz, mas também aumenta a conveniência dos processos de instalação e substituição.O fusível fotovoltaico (PV) WESTKING NH2XL
foi projetado principalmente para proteger cabos em circuitos de cadeia fotovoltaica. Sua estrutura de estilo de inserção torna a instalação e a substituição mais convenientes. Com seu excelente desempenho e confiabilidade, o fusível NH2XL ganhou ampla aceitação globalmente. Além disso, o produto atende à norma IEC60269, garantindo sua segurança e estabilidade em diversos cenários de aplicação. A estrutura de inserção do fusível NH2XL permite conexão rápida a sistemas fotovoltaicos, reduzindo custos e tempo de instalação. Seu design compacto e materiais de alta resistência permitem a instalação em espaços limitados, atendendo aos requisitos de espaço dos modernos sistemas fotovoltaicos. Além disso, o fusível NH2XL demonstra excelente desempenho na resistência a correntes de falha, protegendo eficazmente os sistemas fotovoltaicos contra danos.
•Tensão nominal: | 1500Vcc |
•Correntes nominais: | 125A...400A |
•Categoria de utilização: | gPV |
•Capacidade de interrupção nominal: | 50kA |
• Classificação mínima de interrupção: | 1,35·Em |
• Corrente sem fusível: | 1.13·Em |
•Temperatura de armazenamento: | -40°C ... 90°C |
•Temperatura de operação : | -40°C ... 85°C |
•Quando a temperatura ambiente exceder 25°C, consulte a tabela de correção de temperatura do fusível WESTKING Solar.
IEC/EN 60269-1 Elos fusíveis – requisitos gerais
IEC/EN 60269-6 Fusíveis para sistemas solares fotovoltaicos
Links fusíveis fotovoltaicos UL248-19
Compatível com RoHS
Com dispositivo atacante
Proteção de gama completa
Material do fusível selecionado da Toshiba, Japão
Atenda aos requisitos de teste de névoa salina
Compatível com inversores e controladores de carga de bateria, este dispositivo fornece proteção para módulos fotovoltaicos em linha e é adequado para aplicações em caixas combinadoras.
Adequado para uso em todos os sistemas fotovoltaicos, oferece proteção no nível de string/matriz de sistemas fotovoltaicos.
• is09001 iatf16949
China
Corrente nominal | I2t(A2s) | Perda de potência (w) 1,0 pol. | Peso líquido | |
Derretendo | Limpeza | |||
125A | 2000 | 8000 | 35 | 1250g |
160A | 5200 | 19000 | 42 | |
200A | 9500 | 46000 | 52 | |
250A | 16800 | 82000 | 60 | |
315A | 40000 | 120000 | 72 | |
350A | 44000 | 136000 | 80 | |
400A | 56000 | 180000 | 88 |
A | B | C | D | E | F | G | H |
119 | 114 | 123 | 202 | 32 | 6 | 51 | 60 |
Descrição:
1. O fusível opera normalmente dentro da faixa de temperatura de -5 ° C a 40 ° C e nenhuma correção adicional é necessária.
2.As condições de uso permitidas são de -40°C a 85°C.
3. Dentro da faixa de condições de uso permitidas, consulte esta tabela.
